BRICO: Instalación de un reposapiés para la Superdink
« en: 25 de Junio de 2010, 14:18:43 pm »

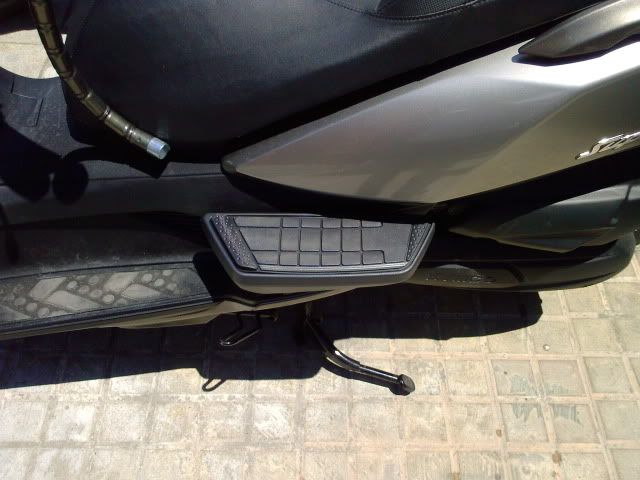

Problema: dado el tamaño pequeño del reposapiés del pasajero y la anchura de la moto, se hace muy incomodo apoyar los pies.

Objetivo: montar un reposapiés más grande para mejorar la comodidad del pasajero. En este caso, se adaptará un reposapiés para una Burgman 650 del 2009.

Material:
- Reposapiés para Burgman 650.
- Tornillos, arandelas, tuercas, etc.
- Taladro.
- Herramientas básicas: destornillador, cutex, etc.
- Madera de un grosor de 1.5cm aproximadamente.
- Algo para impermeabilizar la madera.



Proceso:

1. En un cartón recortamos la forma del reposapiés. Esta plantilla la dibujamos sobre la madera y cortamos dos piezas.

Problema: dado el tamaño pequeño del reposapiés del pasajero y la anchura de la moto, se hace muy incomodo apoyar los pies.

Objetivo: montar un reposapiés más grande para mejorar la comodidad del pasajero. En este caso, se adaptará un reposapiés para una Burgman 650 del 2009.

Material:
- Reposapiés para Burgman 650.
- Tornillos, arandelas, tuercas, etc.
- Taladro.
- Herramientas básicas: destornillador, cutex, etc.
- Madera de un grosor de 1.5cm aproximadamente.
- Algo para impermeabilizar la madera.

Para comprar los reposapiés hay dos opciones:

1.http://www.grossrollerteile.de/shop/product_info.php/info/p1159_.html: aquí lo compre yo, me costo unos 145€ y no tardó ni una semana en llegar.
2. http://japan.webike.net/products/1566302.html: aquí con gastos de envío salia por unos 90-100€.

Proceso

1. En un cartón recortamos la forma del reposapiés. Esta plantilla la dibujamos sobre la madera y cortamos dos piezas.



2. Impermeabilizar la madera: en este caso yo he usado una cinta de reparación impermeable. He encintado toda la madera vigilando que los bordes de los trozos quedasen bien pegados.

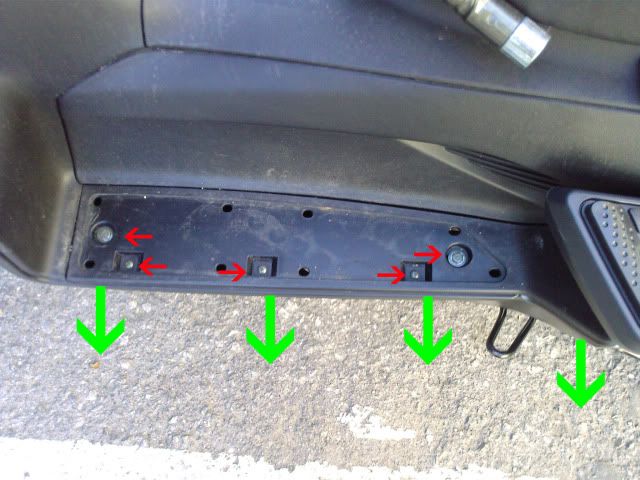

3. Quitar los tornillos marcados en rojo.



4. Tirar de los plásticos CON CUIDADO Y CARIÑO en la dirección de las flechas. Los plásticos no salen enteros (hay que desmontar media moto) pero sí que dan el juego suficiente para poder trabajar debajo del reposapiés.

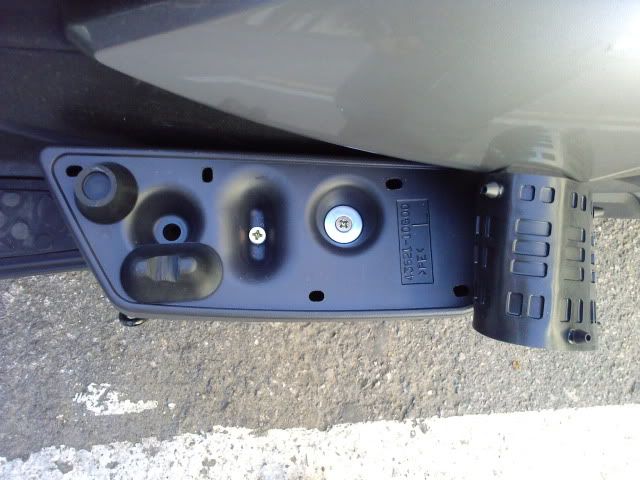

5. Debajo del reposapiés hay chasis, hay metal que hace de sujeción. Este metal tiene agujeros hechos y es por ahí por donde he pasado los tornillos. Con el taladro hay que taladrar el plásticos del reposapiés por los agujeros (es decir, desde abajo).
6. Una vez hecho los agujeros ponemos la madera y desde abajo atornillamos la madera al metal con tornillo y arandela. Con esto ya está montada la base donde ira el reposapiés nuevo.

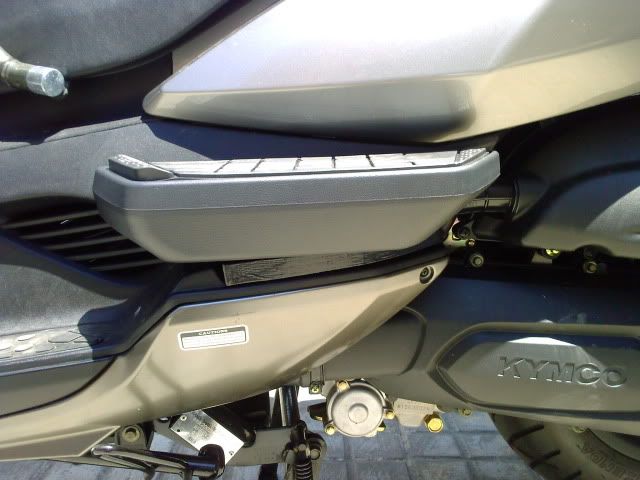

7. Colocamos sobre la base el reposapiés en la posición que queramos y atornillamos con tornillo y arandela. OBSERVACION: el reposapiés de la Burgman lleva unos pequeños cilindros agujerados a lo largo que sirven para atornillarlos. Estos cilindros permiten que el reposapiés apoye con fuerza. Yo tuve que rectificar la altura con un torno.



8. Volvemos a colocar los plásticos en su sitio.
9. Volvemos a poner los tornillos.
10. Colocamos las gomas.
11. Abrimos una cerveza.

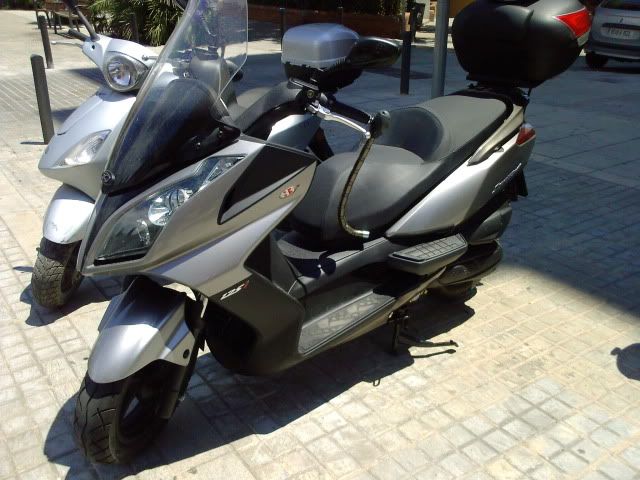

12. Disfrutamos del trabajo bien hecho.









COMENTARIOS: La base yo la he hecho de madera porque es lo que tenía más a mano. Se puede hacer de metal, plástico o goma dura. Igualmente, es posible collar la base con tornillos pasadores y tuercas; así quedará el conjunto más sólido.

Desconectado DavidW

  • Ciclista
  • *
  • Mensajes: 25
  • Sexo: Masculino
  • Peremnial
  • 1.Provincia: Madrid
  • 2.Localidad: Madriz
  • Moto: SD300i, XB1200 XT
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #1 en: 25 de Junio de 2010, 14:38:49 pm »
Cohonudo, lo leí en otro foro

Desconectado Edutxi

  • Super Motero
  • *****
  • Mensajes: 3692
  • Sexo: Masculino
  • 1.Provincia: Vizcaya
  • 2.Localidad: Bilbao
  • Moto: BMW F800GT + Piaggio X7 250ie
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #2 en: 25 de Junio de 2010, 17:45:42 pm »
A mi me sonaba haberlo visto para una Burgman 650, pero claro, no es lo mismo ya que las alzas estan hechas especificas para ella.
Esto puede venir bien tambien a los que lleven a "niños" de paquete para que lleguen bien a los apoya pies, ya que sino no podrian ir.
BMW F800GT Blanca + Piaggio X7 250ie
ex Honda Deauville 700 ABS Rojo Bloom
ex Kymco Bet&Win 250
ex Suzuki Burgman 400
ex Kymco Xciting 250i
ex Kymco Bet&Win 125

He estado en la Dinkerada I - II - III (todas en moto y diferente :-D)

Desconectado CharrO

  • Pilar del Foro
  • ******
  • Mensajes: 13161
  • Sexo: Masculino
  • 1.Provincia: Salamanca
  • 2.Localidad: Salamanca
  • Moto: CB500S
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #3 en: 25 de Junio de 2010, 17:50:54 pm »
Buen brico :smt023 :smt023 :smt023

ahora a pasarse por presentaciones \:D/
AUNQUE NO SE LO CREAN!!!!!!!!!! Aún estamos trabajando para Uds., un poco de calma, perdonen las molestias

Desconectado Ermanue

  • Motero
  • ****
  • Mensajes: 295
  • Sexo: Masculino
  • 1.Provincia: Valencia
  • 2.Localidad: Valencia
  • Moto: Grand dink 125
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #4 en: 25 de Junio de 2010, 18:09:42 pm »
Ostras me ha gustado mucho tu idea. Una pregunta sabes si se servirían para la GD por que he visitado la pagina de japon y ahora estan a 62 euros. Vamos que no me parece dinero para lo que es
Vive la vida sin molestar a los demás. Y seras feliz

Desconectado ozcar

  • Super Motero
  • *****
  • Mensajes: 1101
  • Sexo: Masculino
    • Mis consumos
  • 1.Provincia: Madrid
  • 2.Localidad: Madrid
  • Moto: Xciting 500 ABS - Suzuki TU250XX
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #5 en: 25 de Junio de 2010, 19:41:37 pm »
Para el que esté pensando en esta solución para llevar a los niños (a partir de 7 años si van con los padres o tutores o autorizados por ellos, 12 años en el resto de casos si van con un mayor de edad), me han comentado una especie de estribos, como si fuera un caballo:

http://www.moto22.com/accesorios/givi-s650-accesorio-para-llevar-ninos-en-el-scooter
Xciting 500 ABS - Black Shadow

Desconectado Edutxi

  • Super Motero
  • *****
  • Mensajes: 3692
  • Sexo: Masculino
  • 1.Provincia: Vizcaya
  • 2.Localidad: Bilbao
  • Moto: BMW F800GT + Piaggio X7 250ie
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #6 en: 26 de Junio de 2010, 11:45:00 am »
puede ser interesante ese accesorio.
Desde luego lo que me parece mas interesante es la sujecion lateral que da al crio el propio asiento.
BMW F800GT Blanca + Piaggio X7 250ie
ex Honda Deauville 700 ABS Rojo Bloom
ex Kymco Bet&Win 250
ex Suzuki Burgman 400
ex Kymco Xciting 250i
ex Kymco Bet&Win 125

He estado en la Dinkerada I - II - III (todas en moto y diferente :-D)

Desconectado wuxtavo

  • Motero
  • ****
  • Mensajes: 511
  • GD 125 antracita -SECTOR TÉCNICO-
  • 1.Provincia: Murcia
  • 2.Localidad: Albacete en el corazón
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #7 en: 26 de Junio de 2010, 12:06:46 pm »
Pues la verdad queda bastante bien, no estorba y encima es elegante. Enhorabuena


Siempre habrá un tornillo que se resista, sólo hay que encontrar la llave adecuada...

Desconectado Wib

  • Super Motero
  • *****
  • Mensajes: 1601
  • Sexo: Masculino
  • 1.Provincia: Vizcaya
  • 2.Localidad: Leioa, Bizkaia
  • Moto: Suzuki GSF Bandit S
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #8 en: 09 de Septiembre de 2010, 16:13:27 pm »
Ualaaaa!
Te ha quedado fenomenal, menudo primer post que te has currado!

Yo no me veo capaz de hacer estas cosillas, no tengo muy buena mano para ñapas :smt013 :smt013

Desconectado jmorale

  • Super Motero
  • *****
  • Mensajes: 4265
  • Sexo: Masculino
  • Rutilla segoviana
  • 1.Provincia: Zaragoza
  • 2.Localidad: De lunes a viernes, Madrid. Finde en ZARAGOZA
  • Moto: SUPERDINK 125i. negra. La SuperDura
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #9 en: 09 de Septiembre de 2010, 17:00:03 pm »
Algo así va a acabar haciendo RafaelJM en la Mp3. Intenta poner los de una Fuocco  :smt023
Ya te digo, Angel, que si Rafael está pensando en ello, en breves días nos lo está enseñando, con un tutorial de esos que solo el sabe hacer. Espero que esta vez lo haga según lo esté colocando, y así ahorrarse el trabajo de tener que desmontar y volver a montar de nuevo con las explicaciones pertinentes.

Desconectado Wib

  • Super Motero
  • *****
  • Mensajes: 1601
  • Sexo: Masculino
  • 1.Provincia: Vizcaya
  • 2.Localidad: Leioa, Bizkaia
  • Moto: Suzuki GSF Bandit S
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #10 en: 09 de Septiembre de 2010, 17:16:15 pm »
Ya te digo, Angel, que si Rafael está pensando en ello, en breves días nos lo está enseñando, con un tutorial de esos que solo el sabe hacer. Espero que esta vez lo haga según lo esté colocando, y así ahorrarse el trabajo de tener que desmontar y volver a montar de nuevo con las explicaciones pertinentes.

Eso demuestra la grandeza de algunos, cualquiera no lo hace.
Lo cierto es que tiene el Mp3 muy, muy bonito.

Desconectado jmorale

  • Super Motero
  • *****
  • Mensajes: 4265
  • Sexo: Masculino
  • Rutilla segoviana
  • 1.Provincia: Zaragoza
  • 2.Localidad: De lunes a viernes, Madrid. Finde en ZARAGOZA
  • Moto: SUPERDINK 125i. negra. La SuperDura
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #11 en: 09 de Septiembre de 2010, 18:11:59 pm »
Eso demuestra la grandeza de algunos, cualquiera no lo hace.
Lo cierto es que tiene el Mp3 muy, muy bonito.
Y un gran corazón: si necesitas algo, y se lo dices, desde luego, si está en su mano, ten por seguro que hará lo posible, y casi lo imposible, por echarte una mano. Ya lo ha demostrado mas de una vez.

Desconectado bokeron

  • Super Motero
  • *****
  • Mensajes: 1267
  • Sexo: Masculino
  • ex italjet shoping ex mbk ovetto
  • 1.Provincia: Málaga
  • 2.Localidad: MALAGA
  • Moto: KYMCO GRAN DINK 125
Re: BRICO: Instalación de un reposapiés para la Superdink
« Respuesta #12 en: 10 de Septiembre de 2010, 03:00:17 am »
 :smt023 :smt023 :smt023 :smt023 :smt023 :smt023 :smt023 :smt023
